| Materiaal: | Cu met FR4 | Dikte: | 1.5mm |
|---|---|---|---|
| Cu-dikte: | 3OZ | warmtegeleidingsvermogen: | 5W/M.K |
| Soldermask: | groene | Legende: | Psr-4000 wit |
| gebeëindigde oppervlakte: | Onderdompelingsgoud. OSP.HAL | ||
| Hoog licht: | De Fabrikant van PCB van de metaalkern,raad van de metaal de kern gedrukte kring |
||

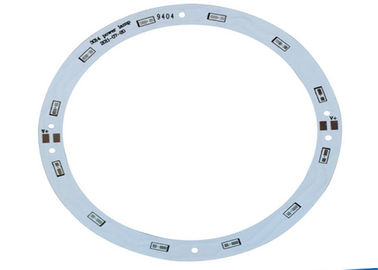

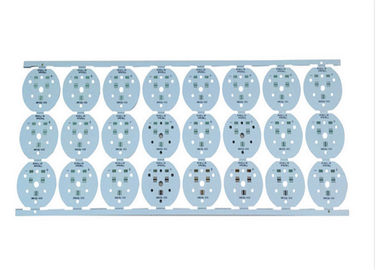

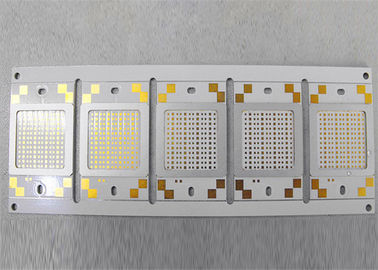

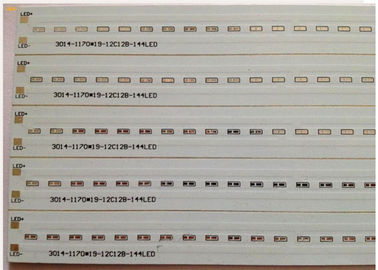

Cu van vermogenssturingspcb 94v0 met FR4-de raadsgebruik van metaalpcb voor de tweede voeding
| PCB-Type | Materieel Type | Materieel Merk | |||||||
| Enige zijpcb Dubbele zijpcb Multilayer PCB Enige zijpcb |
Cem-1 Fr-4 Aluminium Koper Ceramisch |
SY KB IL LianMao HongRen Arlon KingWong VT Laird 5052 reeks |
|||||||
| Het voordeel van ons | |||||||||
| 1 | Wij hebben onze eigen, onafhankelijk van het waterzuiveringsinstallatiesysteem. Zorg ervoor er een zeer grote ontwikkelingsruimte en de stabiliteit van het productiemilieu in futurer zal zijn | ||||||||
| 2 | De flexibele verrichting, kan in de productie van kleine partijen zijn. Kan ook grote hoeveelheden veroorzaken. Kan productie snel bewaren. | ||||||||
| 3 | De dringende dubbele steekproefproductie 24 uren, de dringende Multilayer steekproefproductie voor 48 hours.completely volgens klantenvereisten | ||||||||
| Ongeveer de Dossiers | |||||||||
| 1 | U hebt gerber dossiers of PCB-dossiers | ||||||||
| 2 | U hebt PCB-steekproeven. naar verzend ons de steekproef. wij zullen voor vrij exemplaar het helpen | ||||||||
| Hoe te om de prijs te berekenen | |||||||||
| 1 | Bijvoorbeeld, is uw tweezijdige PCB-grootte 100 mm * 200 mm breed, is de lange tweezijdige PCB-prijs $60 vierkante meters. Zo de berekeningsresultaten 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Ongeveer het vervoer. | |||||||||
| Al citaat omvat niet de vervoerskosten | |||||||||
| 1 | U vindt een vracht door:sturen bedrijf om u te helpen, toen wij PCB beëindigden, wij wiill verzendt direct naar uw forwarder bedrijf. U rechtstreeks aan de vervoerlasten die aan forwarder bedrijf worden betaald | ||||||||
| 2 | Wij helpen u verantwoordelijk voor vervoer, vracht inbegrepen in de prijs. Volgens hoeveel geld een kilogramberekening. | ||||||||
| 3 | Om kosten te besparen. Het beste is u heeft vertrouwd forwarder bedrijf | ||||||||
PCB van de koperbasis, één soort is door de manier om het isoleren laag op koper te drukken en de koperfolie, PCB van de koperbasis heeft het voordeel van hoog warmtegeleidingsvermogen, kan 400 w bereiken,
Het bedrijf keurt binnenlands goed en internationaal de meest geavanceerde metaalmaterialen, heeft verstrekt de bescherming voor productiehoogte - de kwaliteitsproducten, meer bedrijven werken constant producten bij verstrekken een stevige steun
| Procesvermogen | ||||||||||||||
| Materieel Type: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Kuiperdikte: 0.5-12OZ | |||||||||||||
| Raadsdikte: 0.26.0mm | Min gatengrootte: 0.25mm (gebeëindigde gatengrootte) | |||||||||||||
| Min Lijnbreedte/het uit elkaar plaatsen: 0.08mm | Het boren nauwkeurigheid: +/0,05 | |||||||||||||
| Maximum het werk grootte: 520*620mm (21.25x24.5inch) | Min Binnenlaagdikte: 0.1mm | |||||||||||||
| Min dikteraad voor HAL-gebeëindigde oppervlakte: 0.4mm | Certificaat: Rohs, Iso9001, UL (in certificatie) | |||||||||||||
| Min dikte 4 laag: 0.4mm | Min dikte 6 laag: 0.6mm | |||||||||||||
| Min/Maximum laagtelling: 1/20 | Lamineringsgelijkheid: +/-0.05mm | |||||||||||||
| Min SMD-Hoogte: 0.125mm | Min Dam tussen Fijne Hoogte: >0.1mm | |||||||||||||
| Laag aan Laag registratie:<0> | Impedantiecontrole: +/-5% | |||||||||||||
| Differentiële impedantie: +/-10% | Raadsboog/draaitolerantie:<0> | |||||||||||||
| Het plateren spect verhouding: <8:1> | Plateren COV: <10> | |||||||||||||
| Gebeëindigde oppervlakte: LF-HASL, Onderdompelingsgoud/Tin/Zilveren ./Plating Gold/OSP, | PTH backlight: 9-9.5 niveau | |||||||||||||
| Soldeerselmasker: Groen, Rood, Blauw, Wit, Zwart, Geel. | Platerenrekbaarheid: >15% | |||||||||||||
