Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Cu met FR4 | Dikte: | 1.0 mm |
|---|---|---|---|
| Cu-dikte: | 3OZ | warmtegeleidingsvermogen: | 10W/M.K |
| Soldermask: | Wit. | Legende: | Psr-4000 |
| gebeëindigde oppervlakte: | Onderdompelingsgoud. OSP.HAL | ||
| Hoog licht: | Zware koperen PCB,koper printplaat |
||

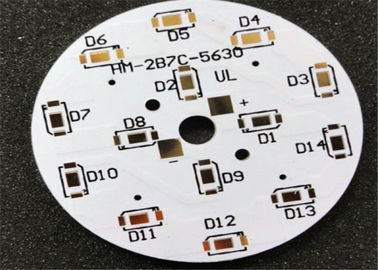

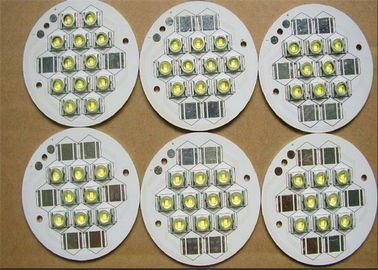

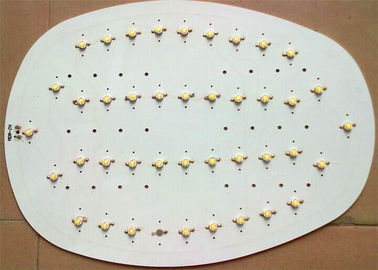

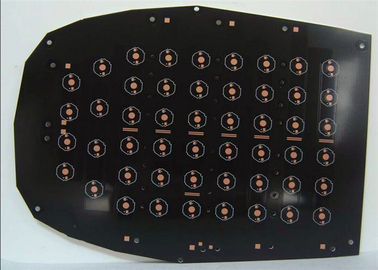

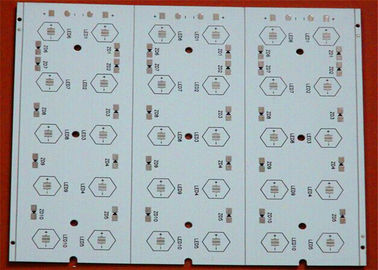

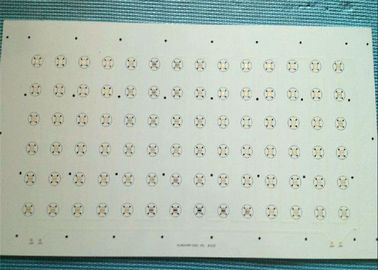

Cu van controlemechanismepcb Rohs met FR4-de raadsgebruik van metaalpcb voor Elektrotechniek en Automatisering
| PCB-Type | Materieel Type | Materieel Merk | |||||||
| Enige zijpcb Dubbele zijpcb Multilayer PCB Enige zijpcb |
Cem-1 Fr-4 Aluminium Koper Ceramisch |
SY KB IL LianMao HongRen Arlon KingWong VT Laird 5052 reeks |
|||||||
| Het voordeel van ons | |||||||||
| 1 | Wij hebben onze eigen, onafhankelijk van het waterzuiveringsinstallatiesysteem. Zorg ervoor er een zeer grote ontwikkelingsruimte en de stabiliteit van het productiemilieu in futurer zal zijn | ||||||||
| 2 | De flexibele verrichting, kan in de productie van kleine partijen zijn. Kan ook grote hoeveelheden veroorzaken. Kan productie snel bewaren. | ||||||||
| 3 | De dringende dubbele steekproefproductie 24 uren, de dringende Multilayer steekproefproductie voor 48 hours.completely volgens klantenvereisten | ||||||||
| Ongeveer de Dossiers | |||||||||
| 1 | U hebt gerber dossiers of PCB-dossiers | ||||||||
| 2 | U hebt PCB-steekproeven. naar verzend ons de steekproef. wij zullen voor vrij exemplaar het helpen | ||||||||
| Hoe te om de prijs te berekenen | |||||||||
| 1 | Bijvoorbeeld, is uw tweezijdige PCB-grootte 100 mm * 200 mm breed, is de lange tweezijdige PCB-prijs $60 vierkante meters. Zo de berekeningsresultaten 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Ongeveer het vervoer. | |||||||||
| Al citaat omvat niet de vervoerskosten | |||||||||
| 1 | U vindt een vracht door:sturen bedrijf om u te helpen, toen wij PCB beëindigden, wij wiill verzendt direct naar uw forwarder bedrijf. U rechtstreeks aan de vervoerlasten aan forwarder bedrijf worden betaald dat | ||||||||
| 2 | Wij helpen u verantwoordelijk voor vervoer, vracht inbegrepen in de prijs. Volgens hoeveel geld een kilogramberekening. | ||||||||
| 3 | Om kosten te besparen. Het beste is u heeft vertrouwd forwarder bedrijf | ||||||||
PCB van de koperbasis, met inbegrip van een raad, de raad door kringslaag (1), het isoleren thermische geleidende laag (2) en de laag van het basiskoper (3) de drie-laag samengestelde structuur, zijn kenmerk is: beschreef de kringslaag (1) de partij van de raad niet om op de oppervlaktestroom heeft te lopen versterkt het koelen streek (4), in het versterkende het koelen veelvoud van de streek (4) opstelling langs de dikterichting van blind gat (5), blind gat (5) aan lijn (1) en thermische geleidende het isoleren laag (2) om te dragen, maakt het blinde gaten (5) koper op de basislaag van de gatenbodem (3); En elk blind die gat (5) op de gatenmuur en bodem van het gat met verkoperen (6), en door verkoperenlaag (6) wordt behandeld zullen die in lijn (1) worden beschreven met beschreven laag van het basiskoper (2) wordt verbonden. De kringslaag van dit praktische nieuwe type van hitte door het blinde gat op de laag van het de basiskoper van de verkoperengeleiding direct, daarom, om het het koelen gebied van de het koelen capaciteit te versterken is beter, is de het koelen snelheid sneller.
| Procesvermogen | ||||||||||||||
| Materieel Type: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Kuiperdikte: 0.5-12OZ | |||||||||||||
| Raadsdikte: 0.26.0mm | Min gatengrootte: 0.25mm (gebeëindigde gatengrootte) | |||||||||||||
| Min Lijnbreedte/het uit elkaar plaatsen: 0.08mm | Het boren nauwkeurigheid: +/0,05 | |||||||||||||
| Maximum het werk grootte: 520*620mm (21.25x24.5inch) | Min Binnenlaagdikte: 0.1mm | |||||||||||||
| Min dikteraad voor HAL-gebeëindigde oppervlakte: 0.4mm | Certificaat: Rohs, Iso9001, UL (in certificatie) | |||||||||||||
| Min dikte 4 laag: 0.4mm | Min dikte 6 laag: 0.6mm | |||||||||||||
| Min/Maximum laagtelling: 1/20 | Lamineringsgelijkheid: +/-0.05mm | |||||||||||||
| Min SMD-Hoogte: 0.125mm | Min Dam tussen Fijne Hoogte: >0.1mm | |||||||||||||
| Laag aan Laag registratie:<0> | Impedantiecontrole: +/-5% | |||||||||||||
| Differentiële impedantie: +/-10% | Raadsboog/draaitolerantie:<0> | |||||||||||||
| Het plateren spect verhouding: <8:1> | Plateren COV: <10> | |||||||||||||
| Gebeëindigde oppervlakte: LF-HASL, Onderdompelingsgoud/Tin/Zilveren ./Plating Gold/OSP, | PTH backlight: 9-9.5 niveau | |||||||||||||
| Soldeerselmasker: Groen, Rood, Blauw, Wit, Zwart, Geel. | Platerenrekbaarheid: >15% | |||||||||||||
