Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Cu met FR4 | Dikte: | 2.0mm |
|---|---|---|---|
| Cu-dikte: | 2OZ | warmtegeleidingsvermogen: | 2W/M.K |
| Soldermask: | blauwe | Legende: | Psr-4000 |
| gebeëindigde oppervlakte: | Onderdompelingsgoud. OSP.HAL | ||
| Hoog licht: | het maken van gedrukte kringsraad,Het maken van PCB-Raad |
||

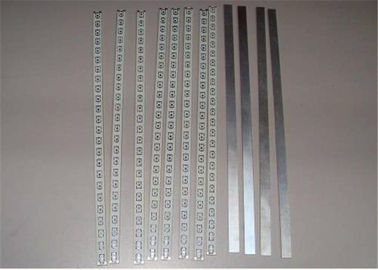

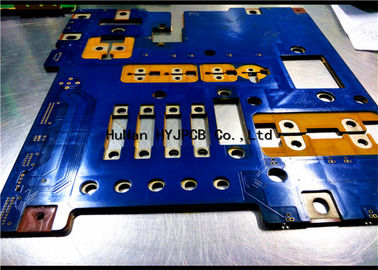

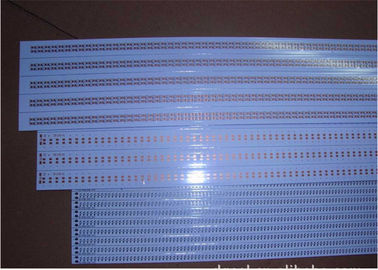

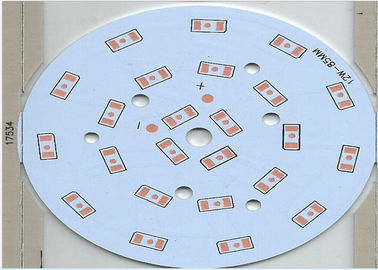

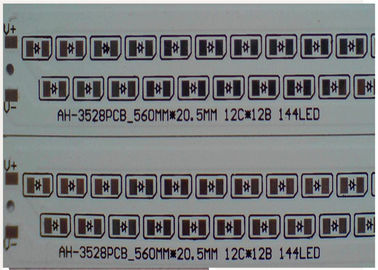

Verlichting PCB Cu Ims met FR4 voor nieuwe energie auto en lichten veld printplaat maken van led metalen kern pcb
| PCB Type | materiaal type | Materiaal merk | |||||||
| Enkelzijdige pcb Dubbelzijdige pcb Meerlaagse pcb Enkelzijdige pcb | CEM-1 FR-4 Aluminium Koper keramisch | SY KB IL LianMao Hongren Arlon KingWong VT grondbezitter 5052-serie | |||||||
| Het voordeel van ons | |||||||||
| 1 | We hebben onze eigen, onafhankelijk van het afvalwaterzuiveringssysteem. Zorg ervoor dat er een zeer grote ontwikkelingsruimte en de stabiliteit van de productieomgeving in de futurer zal zijn | ||||||||
| 2 | Flexibele bediening, kan worden in de productie van kleine partijen. Kan ook grote hoeveelheden produceren. Kan productie snel opslaan. | ||||||||
| 3 | De dringende productie van dubbele monsters gedurende 24 uur, De dringende Multilayer-monsterproductie voor 48 uur. Volledig volgens de behoeften van de klant | ||||||||
| Over de bestanden | |||||||||
| 1 | Je hebt gerber-bestanden of pcb-bestanden | ||||||||
| 2 | U hebt PCB-samples. stuur ons het monster. we zullen gratis helpen om het te kopiëren | ||||||||
| Hoe de prijs te berekenen | |||||||||
| 1 | Uw dubbelzijdige PCB-maat is bijvoorbeeld 100 mm * 200 mm breed, lange dubbelzijdige PCB-prijs is $ 60 per vierkante meter. Dus de berekeningsresultaten 100 MM * 200 MM * $ 60/1000000 = $ 1,2 | ||||||||
| 1 inch = 25,4 mm | |||||||||
| Over het transport. | |||||||||
| Alle de offerte omvat niet de transportkosten | |||||||||
| 1 | U vindt een expeditiebedrijf om u te helpen. Wanneer we de PCB hebben afgewerkt, zullen wij u rechtstreeks naar uw expediteur sturen. U kunt direct de transportkosten betalen die aan expediteurbedrijf zijn betaald. | ||||||||
| 2 | Wij helpen u verantwoordelijk voor transport, vracht inbegrepen in de prijs. Op basis van hoeveel geld een kilogram berekening. | ||||||||
| 3 | Om kosten te besparen. De beste is dat u een bekend expeditiebedrijf heeft | ||||||||
Koperen basis PCB, inclusief een bord, het bord door de circuitlaag (1), isolerende warmtegeleidende laag (2) en basis koperlaag (3) de drielaags composietstructuur, zijn karakteristiek is: beschreven de schakelingslaag (1) de zijkant van het bord mag niet op het oppervlak lopen, versterk de koelzone (4), in de versterkende koelzone (4) moet een veelvoud worden opgezet langs de dikterichting van het blinde gat (5), het blinde gat (5) naar lijn (1) en thermisch geleidende isolatielaag (2) om te slijten, maak het blinde gat (5) koper op de bodembodemlaag (3); en elk blind gat (5) op de gatwand en de bodem van het gat bedekt met koperen beplating (6), en door de koperlaag (6) zal worden beschreven in de lijn (1) verbonden met de beschreven basis koperlaag (2). Circuitlaag van dit praktische nieuwe type warmte door het blinde gat op de koperen bekledingslaag van de geleidingslaag koperlaag direct daarom om het koelgebied van het koelvermogen te versterken is beter, de koelsnelheid is sneller.
| Procesvermogen | ||||||||||||||
| Materiaalsoort: FR4 / Aluminium / Keramiek / CEM-1 / Koper / polytef | Cooperdikte: 0.5-12OZ | |||||||||||||
| Plaatdikte: 0.2 - 6.0 mm | Min gatgrootte: 0.25mm (afgewerkte gatgrootte) | |||||||||||||
| Min Lijnbreedte / afstand: 0.08mm | Boornauwkeurigheid: +/- 0,05 | |||||||||||||
| Max werkgrootte: 520 * 620mm (21.25x24.5inch) | Min Binnenste laagdikte: 0,1 mm | |||||||||||||
| Min dikte Plaat voor HAL oppervlak afgewerkt: 0.4mm | Certificaat: Rohs, Iso9001, UL (in certificering) | |||||||||||||
| Min dikte 4 laag: 0.4mm | Min dikte 6 lagen: 0.6mm | |||||||||||||
| Min / Max aantal lagen: 1/20 | Laminering gelijkmatigheid: +/- 0,05 mm | |||||||||||||
| Min SMD Pitch: 0,125 mm | Min Dam tussen fijne toonhoogte:> 0,1 mm | |||||||||||||
| Layer-to-Layer-registratie: <0,1 mm | Impedantiecontrole: +/- 5% | |||||||||||||
| Differentiële impedantie: +/- 10% | Boeg / draai tolerantie: <0.7% | |||||||||||||
| Plating spect-ratio: <8: 1 | Plating COV: <10% | |||||||||||||
| Surface Finished: LF-HASL, Immersion Gold / Tin / Silver ./Plating Gold / OSP, | PTH-achtergrondverlichting: 9-9,5 niveau | |||||||||||||
| Soldeerselmasker: groen, rood, blauw, wit, zwart, geel. | Uitbreidbaarheid plating:> 15% | |||||||||||||
