| Materiaal: | FR4 met koper | Soldeerselmasker: | groene |
|---|---|---|---|
| silkscreen: | witte | Gebruik: | industriële controle, de elektrische auto die station.power-controle laadt. elektronische macht |
| Dikte: | 2.0mm | Koperdikte: | 2OZ |
| Markeren: | Zware koperen PCB,koper printplaat |
||
Nieuwe de energiepcb van PCB van de koperkern, in vaste toestand relays.automotive electronics.communications,
| PCB-Type | Materieel Type | Materieel Merk | |||||||
| Enige zijpcb Dubbele zijpcb Multilayer PCB Enige zijpcb |
Cem-1 Fr-4 Aluminium Koper Ceramisch |
SY KB IL LianMao HongRen Arlon KingWong VT Laird 5052 reeks |
|||||||
| Het voordeel van ons | |||||||||
| 1 | Wij hebben onze eigen, onafhankelijk van het waterzuiveringsinstallatiesysteem. Zorg ervoor er een zeer grote ontwikkelingsruimte en de stabiliteit van het productiemilieu in futurer zal zijn | ||||||||
| 2 | De flexibele verrichting, kan in de productie van kleine partijen zijn. Kan ook grote hoeveelheden veroorzaken. Kan productie snel bewaren. | ||||||||
| 3 | De dringende dubbele steekproefproductie 24 uren, de dringende Multilayer steekproefproductie voor 48 hours.completely volgens klantenvereisten | ||||||||
| Ongeveer de Dossiers | |||||||||
| 1 | U hebt gerber dossiers of PCB-dossiers | ||||||||
| 2 | U hebt PCB-steekproeven. naar verzend ons de steekproef. wij zullen voor vrij exemplaar het helpen | ||||||||
| Hoe te om de prijs te berekenen | |||||||||
| 1 | Bijvoorbeeld, is uw tweezijdige PCB-grootte 100 mm * 200 mm breed, is de lange tweezijdige PCB-prijs $60 vierkante meters. Zo de berekeningsresultaten 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Ongeveer het vervoer. | |||||||||
| Al citaat omvat niet de vervoerskosten | |||||||||
| 1 | U vindt een vracht door:sturen bedrijf om u te helpen, toen wij PCB beëindigden, wij wiill verzendt direct naar uw forwarder bedrijf. U rechtstreeks aan de vervoerlasten die aan forwarder bedrijf worden betaald | ||||||||
| 2 | Wij helpen u verantwoordelijk voor vervoer, vracht inbegrepen in de prijs. Volgens hoeveel geld een kilogramberekening. | ||||||||
| 3 |
Om kosten te besparen. Het beste is u heeft vertrouwd forwarder bedrijf
|
||||||||
Procesvermogen
| Materieel Type: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Kuiperdikte: 0.5-12OZ | |||||||||||||
| Raadsdikte: 0.26.0mm | Min gatengrootte: 0.25mm (gebeëindigde gatengrootte) | |||||||||||||
| Min Lijnbreedte/het uit elkaar plaatsen: 0.08mm | Het boren nauwkeurigheid: +/0,05 | |||||||||||||
| Maximum het werk grootte: 520*620mm (21.25x24.5inch) | Min Binnenlaagdikte: 0.1mm | |||||||||||||
| Min dikteraad voor HAL-gebeëindigde oppervlakte: 0.4mm | Certificaat: Rohs, Iso9001, UL (in certificatie) | |||||||||||||
| Min dikte 4 laag: 0.4mm | Min dikte 6 laag: 0.6mm | |||||||||||||
| Min/Maximum laagtelling: 1/20 | Lamineringsgelijkheid: +/-0.05mm | |||||||||||||
| Min SMD-Hoogte: 0.125mm | Min Dam tussen Fijne Hoogte: >0.1mm | |||||||||||||
| Laag aan Laag registratie:<0> | Impedantiecontrole: +/-5% | |||||||||||||
| Differentiële impedantie: +/-10% | Raadsboog/draaitolerantie:<0> | |||||||||||||
| Het plateren spect verhouding: <8:1> | Plateren COV: <10> | |||||||||||||
| Gebeëindigde oppervlakte: LF-HASL, Onderdompelingsgoud/Tin/Zilveren ./Plating Gold/OSP, | PTH backlight: 9-9.5 niveau | |||||||||||||
| Soldeerselmasker: Groen, Rood, Blauw, Wit, Zwart, Geel. | Platerenrekbaarheid: >15% | |||||||||||||
Verwerking

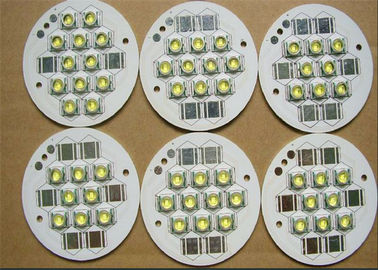

Plaat van het koper is de beklede aluminium wijd gebruikt op LEIDENE lichten, micro-elektronica en andere gebieden. Het heeft het onvergelijkelijke voordeel over traditionele ceramische substraten:
(1) kan zeer de kwaliteit van de machtsmodule worden verminderd, aan de behoeften van lichtgewichtontwikkelingsmodule voldoen, en de traditionele module met het koperplaat van de hittedissipatie en ceramische substraatdichtheid is grotere, zwaardere kwaliteit;
(2) kan de inkapseling van de machtsmodule, sparen ceramisch substraat gemakkelijker maken en koper het koelen het de drukproces van het plaatscherm, zoals de productiecyclus is verkort, bevorderlijk voor de productie van de moduleautomatisering.
(3) heeft goed warmtegeleidingsvermogen en diëlektrische eigenschappen;
(4) plaat van het koper kan de beklede aluminium dan de koelkoperplaat en DBC de ceramische substraten veel lagere prijs zijn, de machtsmodule van de zeer verminderde productiekost maken.
