Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | FR4 | Soldeerselmasker: | rood |
|---|---|---|---|
| silkscreen: | witte | Gebruik: | De Elektronika van de consument |
| Dikte: | 1.0 mm | Koperdikte: | 1oz |
| Markeren: | fr4 kringsraad,fr4 gedrukte kringsraad |
||

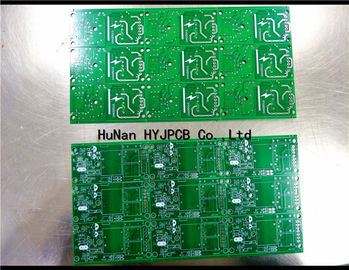

FR4 94V-0 ROHS PCB Dubbelzijdig PCB Consumentenelektronica printplaat Printplaatsturing pcb
| PCB Type | materiaal type | Materiaal merk | |||||||
| Enkelzijdige pcb Dubbelzijdige pcb Meerlaagse pcb Enkelzijdige pcb | CEM-1 FR-4 Aluminium Koper keramisch | SY KB IL LianMao Hongren Arlon KingWong VT grondbezitter 5052-serie | |||||||
| Het voordeel van ons | |||||||||
| 1 | We hebben onze eigen, onafhankelijk van het afvalwaterzuiveringssysteem. Zorg ervoor dat er een zeer grote ontwikkelingsruimte en de stabiliteit van de productieomgeving in de futurer zal zijn | ||||||||
| 2 | Flexibele bediening, kan worden in de productie van kleine partijen. Kan ook grote hoeveelheden produceren. Kan productie snel opslaan. | ||||||||
| 3 | De dringende productie van dubbele monsters gedurende 24 uur, De dringende Multilayer-monsterproductie voor 48 uur. Volledig volgens de behoeften van de klant | ||||||||
| Over de bestanden | |||||||||
| 1 | Je hebt gerber-bestanden of pcb-bestanden | ||||||||
| 2 | U hebt PCB-samples. stuur ons het monster. we zullen gratis helpen om het te kopiëren | ||||||||
| Hoe de prijs te berekenen | |||||||||
| 1 | Uw dubbelzijdige PCB-maat is bijvoorbeeld 100 mm * 200 mm breed, lange dubbelzijdige PCB-prijs is $ 60 per vierkante meter. Dus de berekeningsresultaten 100 MM * 200 MM * $ 60/1000000 = $ 1,2 | ||||||||
| 1 inch = 25,4 mm | |||||||||
| Over het transport. | |||||||||
| Alle de offerte omvat niet de transportkosten | |||||||||
| 1 | U vindt een expeditiebedrijf om u te helpen. Wanneer we de PCB hebben afgewerkt, zullen wij u rechtstreeks naar uw expediteur sturen. U kunt direct de transportkosten betalen die aan expediteurbedrijf zijn betaald. | ||||||||
| 2 | Wij helpen u verantwoordelijk voor transport, vracht inbegrepen in de prijs. Op basis van hoeveel geld een kilogram berekening. | ||||||||
| 3 | Om kosten te besparen. De beste is dat u een bekend expeditiebedrijf heeft | ||||||||
De Double-kant is van toepassing op Communicatie, digitaal, MP3, DVD, computer-moederbord, notebook-moederbord, netwerkapparatuurkaart, instrumentenpaneel, schakelaars, routers, settopboxen, digitale camera, printer, radio, enz. Alle producten zijn zeer nauwkeurig. Bedrijf introduceerde in het buitenland een groot aantal geavanceerde productie-apparatuur en testapparatuur, om te voldoen aan de vraag van de klant naar de kwaliteit van het product; Productkwaliteit in overeenstemming met internationale IPC, UL-standaard, maar ook voldoen aan de eisen van de EU ROHS-richtlijn, doorgegeven ISO-9001: 2000 certificering van het kwaliteitssysteem.
| Materiaalsoort: FR4 / Aluminium / Keramiek / CEM-1 / Koper / polytef | Cooperdikte: 0.5-12OZ | |||||||||||||
| Plaatdikte: 0.2 - 6.0 mm | Min gatgrootte: 0.25mm (afgewerkte gatgrootte) | |||||||||||||
| Min Lijnbreedte / afstand: 0.08mm | Boornauwkeurigheid: +/- 0,05 | |||||||||||||
| Max werkgrootte: 520 * 620mm (21.25x24.5inch) | Min Binnenste laagdikte: 0,1 mm | |||||||||||||
| Min dikte Plaat voor HAL oppervlak afgewerkt: 0.4mm | Certificaat: Rohs, Iso9001, UL (in certificering) | |||||||||||||
| Min dikte 4 laag: 0.4mm | Min dikte 6 lagen: 0.6mm | |||||||||||||
| Min / Max aantal lagen: 1/20 | Laminering gelijkmatigheid: +/- 0,05 mm | |||||||||||||
| Min SMD Pitch: 0,125 mm | Min Dam tussen fijne toonhoogte:> 0,1 mm | |||||||||||||
| Layer-to-Layer-registratie: <0,1 mm | Impedantiecontrole: +/- 5% | |||||||||||||
| Differentiële impedantie: +/- 10% | Boeg / draai tolerantie: <0.7% | |||||||||||||
| Plating spect-ratio: <8: 1 | Plating COV: <10% | |||||||||||||
| Surface Finished: LF-HASL, Immersion Gold / Tin / Silver ./Plating Gold / OSP, | PTH-achtergrondverlichting: 9-9,5 niveau | |||||||||||||
| Soldeerselmasker: groen, rood, blauw, wit, zwart, geel. | Uitbreidbaarheid plating:> 15% | |||||||||||||
